Отступ 8 мм от кромки: почему это ошибка и какие размеры правильные

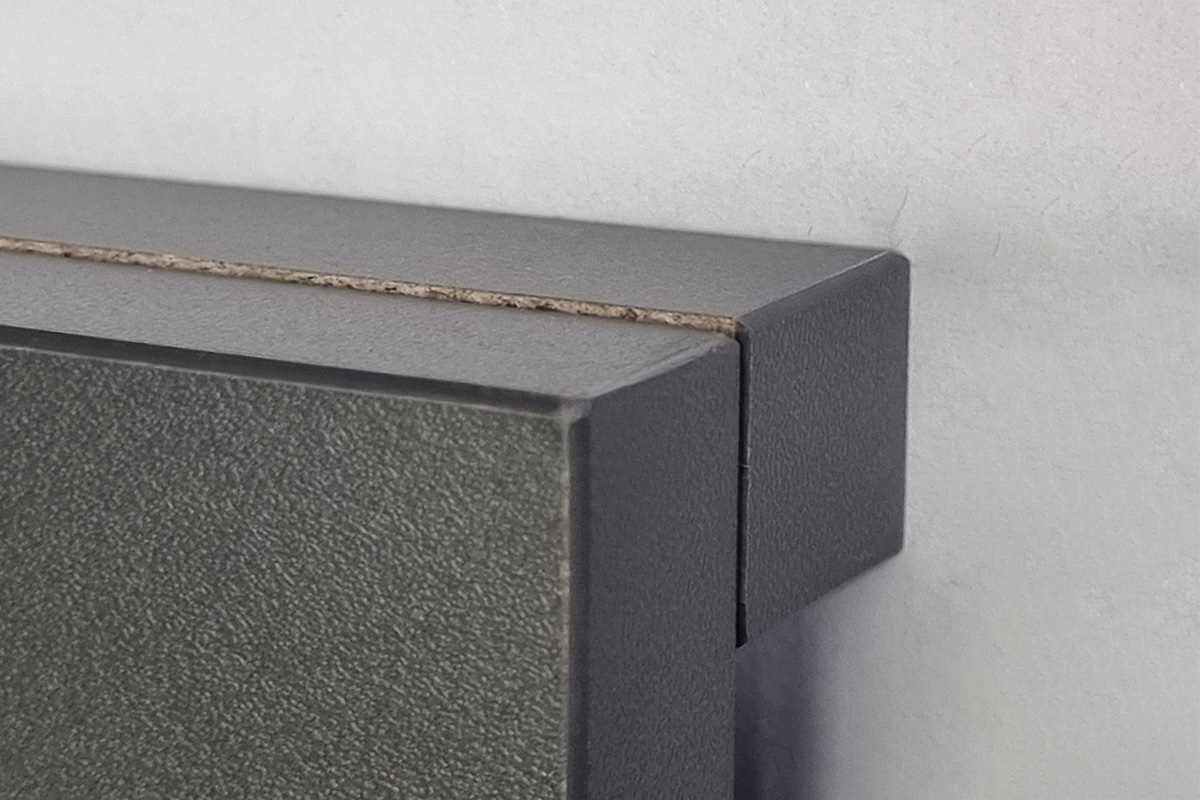

Результат отступа 8 мм от края детали для крепежных отверстий:
Конструкторы регулярно допускают ошибку, устанавливая отверстия для крепежа на расстоянии 8 мм от торца детали с кромкой, игнорируя следующие важные факторы:
- реальную толщину ЛДСП;
- торцы кромки - закруглены;
- разницу между реальной толщиной кромки;
- особенности технологии изготовления, которые на каждом производстве имеют свои отличия.
Ниже, на примере кромки толщиной 0,8мм, будут рассмотрены три степени тяжести последствий этой ошибки. Для упрощения делаем допуск, что детали будут изготовлены с абсолютной точностью, чего не бывает ни на одном реальном производстве.

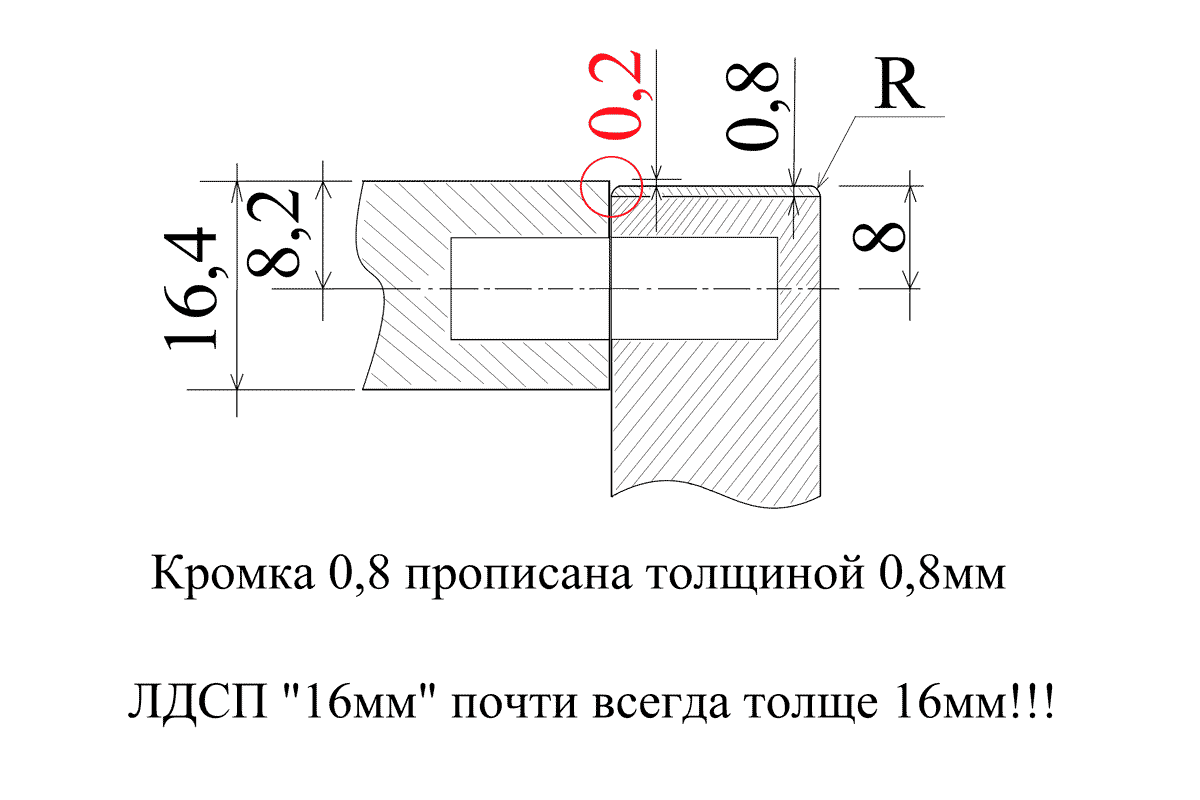

1 1 -я степень – на стыке деталей ступенька размером 0,2 мм:

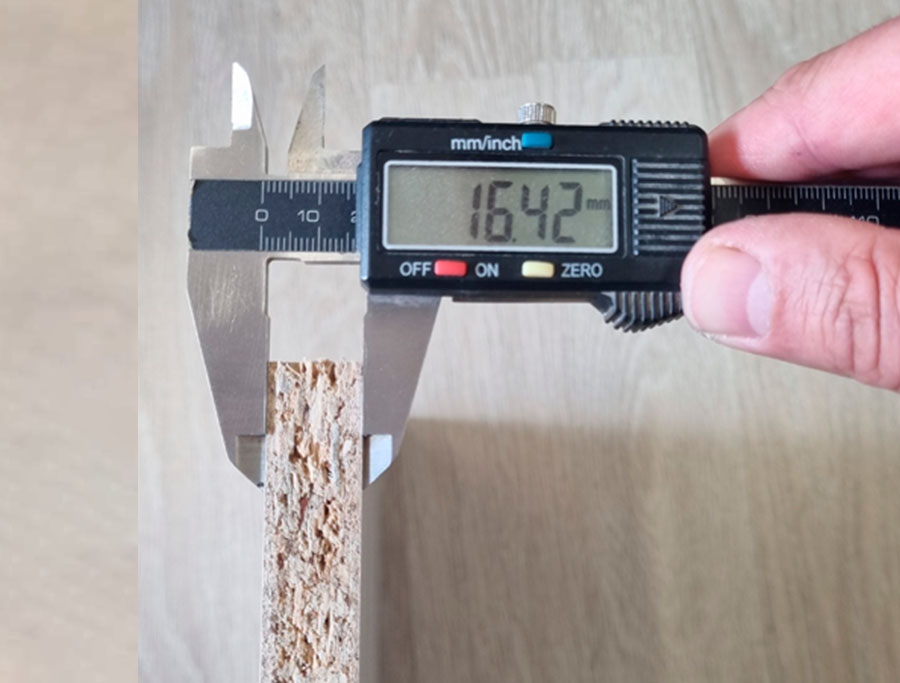

Конструкторы не учитывают, что реальная толщина ЛДСП 16 мм, как правило, больше чем 16 мм. ЛДСП изготавливают наклеивая на ДСП толщиной 16 мм декоративную «бумагу» (импрегнат). Таким образом, ЛДСП всегда толще, чем ДСП 16 мм. На сколько толще - во многом зависит от текстуры поверхности: чем больше «текстурность» - тем больше толщина ЛДСП. Реальная толщина находится в диапазоне от 16,1 до 16,6 мм.
Результат – ступенька на стыке деталей, обнажающая стружку. Высота ступеньки – половина от разницы номинальной и фактической ЛДСП - примерно около 0,2 мм.

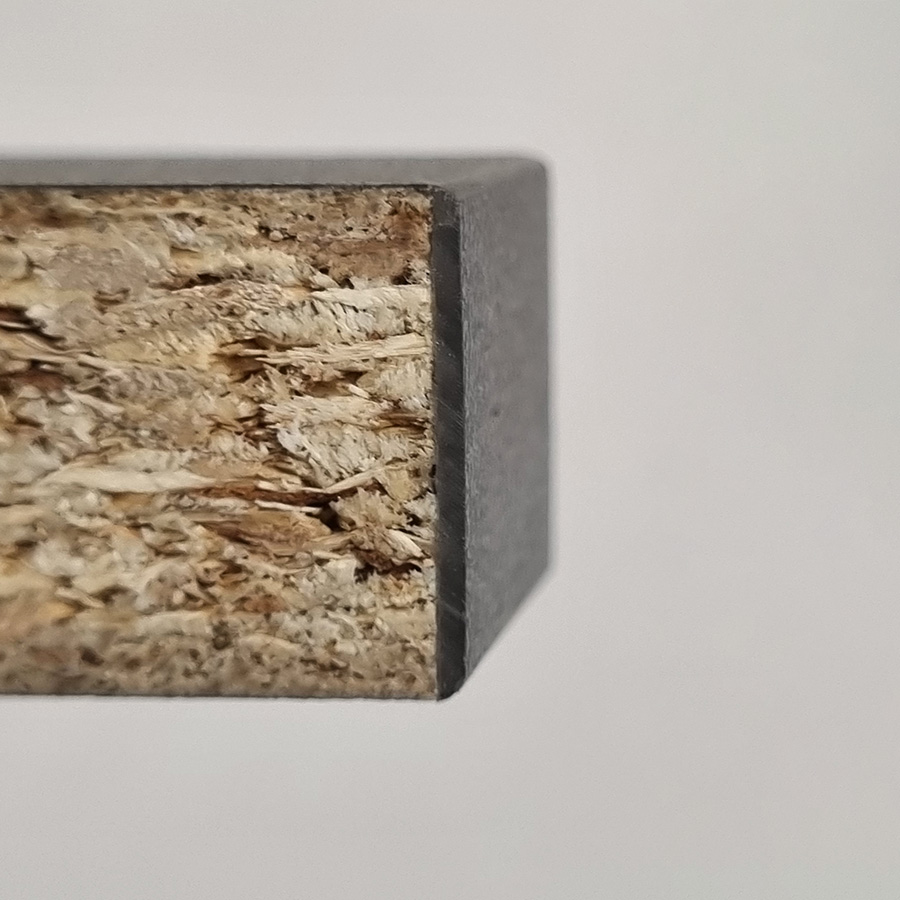

Также конструкторы не учитывают, что кромка обрабатывается радиусными фрезами. Если для кромки толщиной 0,4 мм этот радиус малозаметен, то на кромке толщиной 0,8 мм (тем более 2 мм) – он очевиден.
Даже если соединение деталей будет «заподлицо», из-за закругления торца между деталями будет щель, обнажающая древесную стружку.

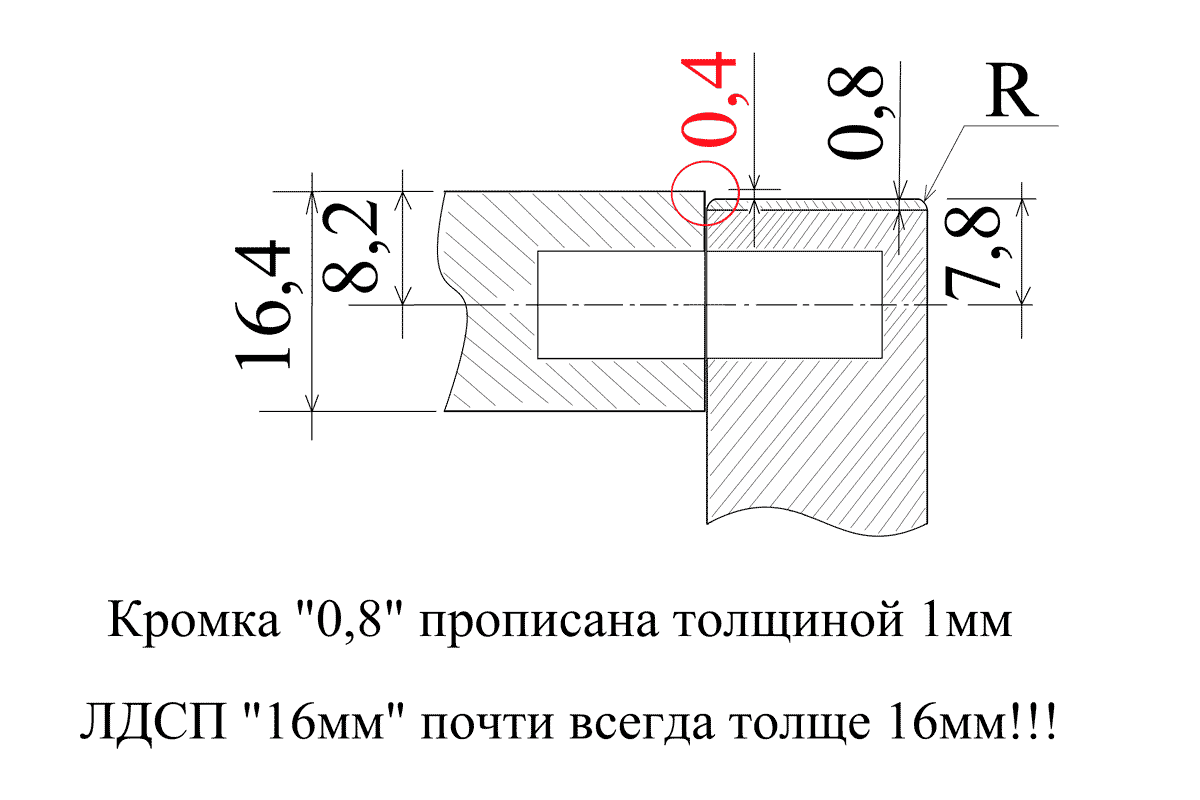

2 2-я степень – ступенька размером 0,4 мм:
Большинство конструкторов, работающих в Базис Мебельщике (и других программах) в характеристиках материалов указывают для кромки 0,8 мм толщину 1 мм, но не делают компенсацию потери размера на 0,2 мм в настройках припуска. Таким образом, при использовании функции «Подрезать» программа уменьшает «пильные» размеры детали не на 0,8 мм, а на 1 мм, что приводит к смещению отверстий ближе к краю детали еще на 0,2 мм. Таким образом, ступенька будет составлять уже 0,4 мм.

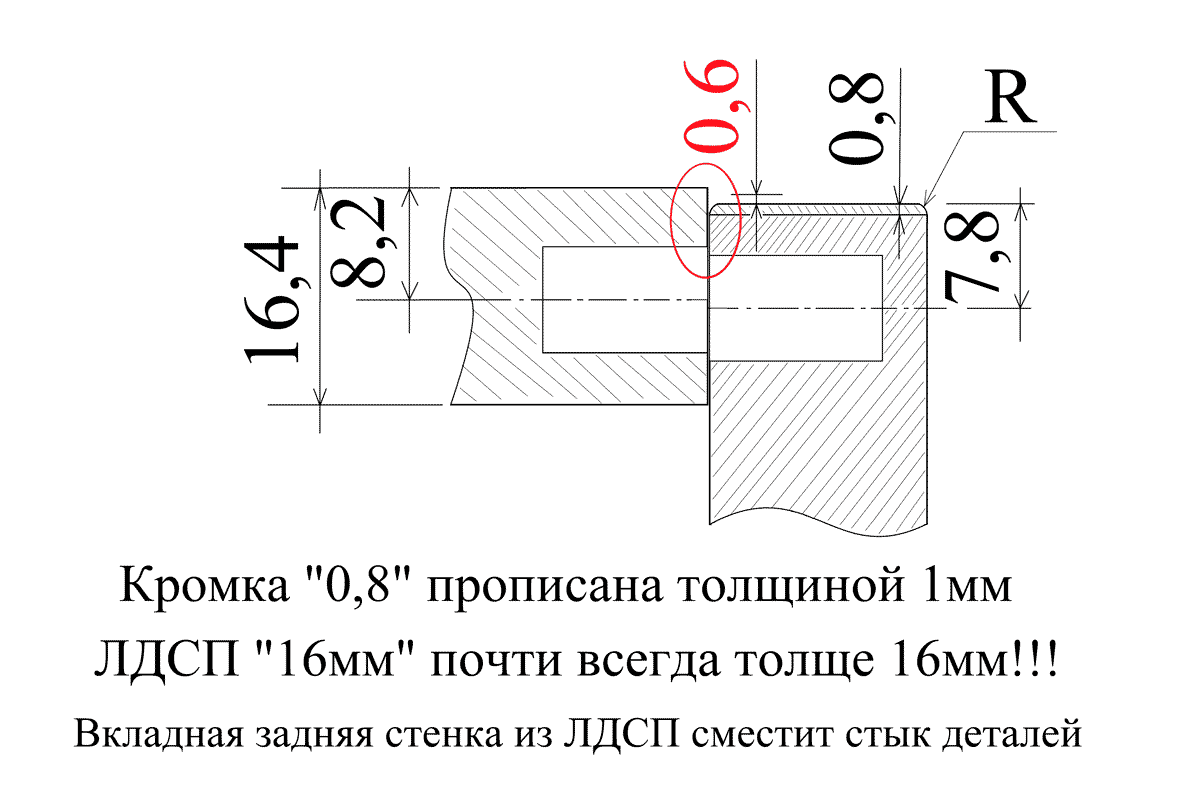

3 3-я степень – ступенька размером 0,6мм:
Для шкафа, состоящего из 2-х боковин, дна, крыши и вкладной задней стенки из ЛДСП реальный наружный размер будет больше расчетного на 0,8 мм (0,4 мм х 2), поскольку задняя стенка разопрет детали.
Таким образом, ступенька составит 0,6 мм:
Мы считаем, что отступ от края с кромкой равный 8 мм недопустимым и должен составлять:
| Толщина кромки | Минимальный отступ |
|---|---|
| Кромка 0,4 мм | 8,5 мм |
| Кромка 0,8 мм | 8,5 мм |
| Кромка 2 мм | 10 мм |
В противном случае претензии не принимаются.
