Нам регулярно присылают модели созданные в программе Базис Мебельщик с просьбой рассчитать стоимость. К сожалению, в большинстве случаев, это сделать не представляется возможным по следующим основным причинам:
- Модель создана в нелицензионной версии Базиса – мы даже не можем ее открыть;
- Некорректно указаны материалы, например «ДСП 16мм» - кто производитель, какого цвета – не указано, а от этого зависит стоимость;
- Указаны материалы, с которыми мы не работаем;
- Некорректные настройки Базиса для формирования эскизов деталей – указаны отверстия, которые мы не сверлим, размеры указаны так, что их невозможно прочитать;
- Модель замусорена информацией, не имеющей для нашего производства значения. Помните: по Базису мы изготавливаем ТОЛЬКО детали из ЛДСП Эггер и ДВПО.
Требования к моделям из программы Базис-Мебельщик, предоставляемым клиентом на наше производство:
1. Формат входящего файла Базис модели– .B3D
Если вы работаете в нелицензионной версии программы, то необходимо прислать созданную модель, сохранённую файлом в виде фрагмента. В формате — .frw возможно ее получится открыть.
2. Фасады из МДФ:
Поскольку Базис Мебельщик не умеет корректно описывать характеристики фасадов из МДФ, заказы на фасады МДФ мы принимаем только на основании нашего бланка заказа: https://dspkomplekt.ru/instrukcii.html
3. Нумерация деталей:
Детали, отличающиеся друг от друга или размером, или присадкой, или кромлением, или направлением текстуры (у материалов с текстурой) должны иметь индивидуальные и неповторяющиеся номера позиций (номера деталей) в модели. Эти номера будут указаны на деталях для удобства сборки.
4. Материалы:
В модели должны присутствовать только те материалы, с которыми работает наша компания, а именно: ЛДСП Эггер, кромки размером 0.4х19мм, 0.8х19мм, 0.8х28мм, 2х35мм, ДВПО (оргалит).

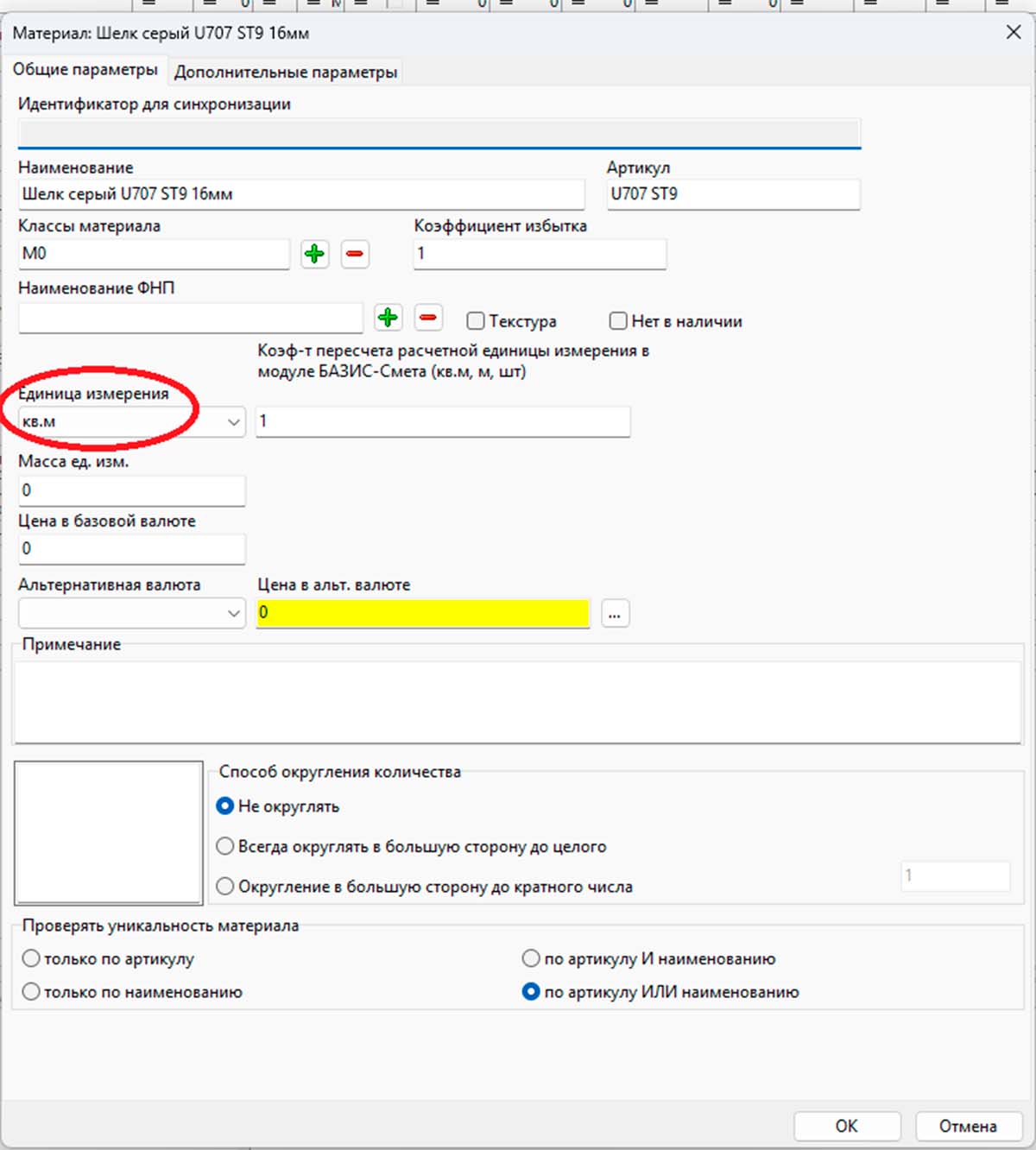

Каждый материал, используемый в модели должен быть прописан в базе материалов. В названии материала должен быть указан его артикул и его толщина. Разные материалы должны иметь разные названия. В базе материалов единицей измерения у ЛДСП должны быть квадратные метры, а у кромки - погонные метры.
Например: ЛДСП шелк серый U 707 ST9 толщиной 16мм должен быть прописан следующим образом - ЛДСП шелк серый U 707 ST9 16мм, а ЛДСП шелк серый U 707 ST9 толщиной 25мм должен быть прописан следующим образом - ЛДСП шелк серый U 707 ST9 25мм.
Все другое – надо удалить.
Применение других материалов возможно только по согласованию. Подробнее смотрите прайс-листы: https://dspkomplekt.ru/ceni.html
Максимальная длина детали ЛДСП составляет - 2770 мм, ширина 2040 мм.
Цена зависит от цвета ЛДСП. Если в модели конструктор указал абстрактный цвет ЛДСП (например «бук» или «цвет 1») то, необходимо его конкретизировать в сопроводительном письме, в противном случае рассчитать цену за неизвестный цвет невозможно.
Если заказ состоит из нескольких типов материалов и цветов ЛДСП, то лучше прислать отдельно сохранённые модели по каждой толщине ЛДСП или по каждому цвету ЛДСП. Перечень материалов, с которыми мы работаем, смотрите в прайс-листах: https://dspkomplekt.ru/ceni.html
5. Настройки для облицовки кромкой:

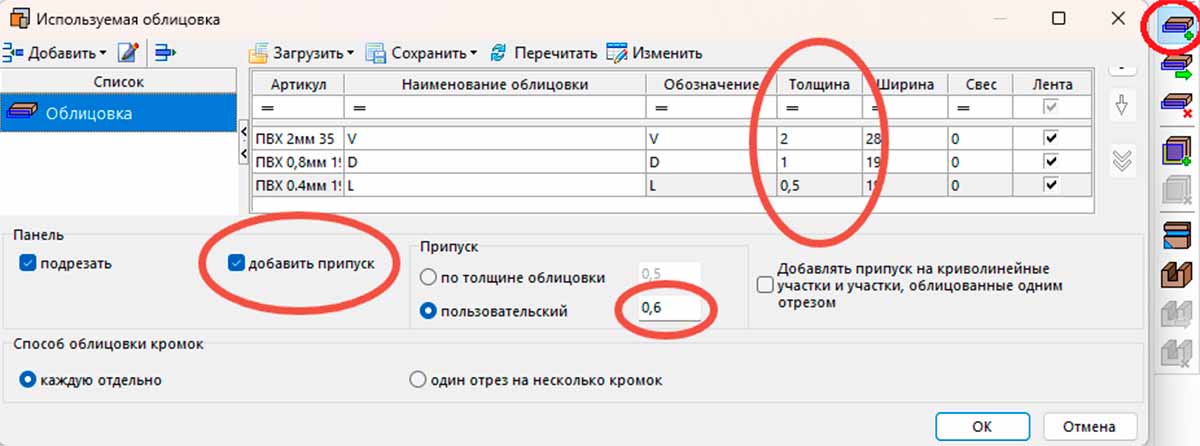

При создании 3d модели необходимо прописать в базе материалов: для кромки 0,4 мм толщину – 0,5 мм, для 0,8 толщину – 1 мм.
При нанесении кромки необходимо использовать функцию «добавить припуск» с пользовательским значением 0,6 мм. Это необходимо для компенсации потери размера из-за несоответствия прописанного и реального размера кромки, и технологией производства.
Решение о необходимости в использовании функции «подрезка» кромки принимает конструктор, но важно учесть, что при ее отсутствии габаритные размеры детали увеличиваются на толщину кромки. Мы эту функцию не контролируем и не корректируем.
Подробнее здесь: https://dspkomplekt.ru/pro-basis-meb-foto.html
6. Отступ 8 мм от кромки: почему это ошибка и какие размеры правильные
Подробнее здесь: https://dspkomplekt.ru/otstup-8mm.html
7. Отверстия для установки фурнитуры:
Размеры детали для присадочного станка: мин 300х50 мм, макс 2770х1250 мм.
Отверстия в пласти детали:
- Отверстия, указанные в модели диаметром от 0,1 мм до 3,9 мм (допустимый шаг диаметра 0,1 мм), будут просверлены диаметром 2 мм, указанной глубины. При этом максимальная глубина отверстия составляет 16 мм.
- Отверстия, указанные в модели диаметром от 4 мм до 15 мм (допустимый шаг диаметра 0,1 мм) будут просверлены в полном соответствии с моделью. При этом максимальная глубина для отверстий диаметром до 5 мм составляет 20 мм, а для отверстий большего диаметра — 32 мм.
- Отверстия диаметром от 15 мм до 60 мм (допустимый шаг диаметра 1 мм) будут просверлены в полном соответствии с моделью. При этом максимальная глубина отверстий составляет 32 мм.
Отверстия иных диаметров не прописаны в управляющей программе, поэтому просверлены не будут. Если такие нестандартные отверстия необходимы, то они должны быть прописаны в модели как вырез в детали.
Отверстия в торце детали изготавливаем на сверлильно-присадочном станке, шаг кратный 32 мм обязателен:
- Диаметром 5 мм глубиной 34 мм (D5х34)
- Диаметром 8 мм глубиной 24 мм (D8х24)
- Диаметром 8 мм глубиной 34 мм (D8х34)
Отверстия в торце иных размеров просверлены не будут.
8. Пазы, четверти, спилы:
Пазы делаем только в пласти детали. Ширина паза не менее 4 мм. Базис Мебельщик не умеет корректно изображать пазы, четверти и спилы. Конструкторы вынуждены применять условные названия, например: «ПАЗ 16х8х4» или «СП 22,5». Что обозначают эти условные названия, мы не всегда можем догадаться, поэтому необходим эскиз, поясняющий значения этих названий, причем обязательно должен быть указан размер отступа от КРАЯ ДЕТАЛИ.
Пример качественного эскиза паза:
По техпроцессу пазы выполняются перед нанесением кромки, поэтому:
- Размер отступа паза от края детали – ПИЛЬНЫЙ.
- После нанесения кромки паз не будет виден на торце детали. Паз может быть изготовлен только «проходным», от края детали до края детали.
9. Ограничения для вырезов и скруглений:
Для деталей БЕЗ кромки: минимальный внутренний радиус составляет R 6 мм, поскольку алмазная отрезная фреза имеет диаметр 12 мм. Если необходим меньший радиус - то его обработка производится по обходной технологии с дополнительной наценкой. Наружный радиус БЕЗ кромки – любой.
Для деталей с кромкой: на криволинейные детали кромка в цвет ЛДСП – только толщиной 0.8 мм. Минимальный радиус для ЛДСП 16 и 25 мм внутренний - 100 мм, наружный - 100 мм.
Если необходимо нанести кромку на технический(невидимый) вырез, применяем меламиновую кромку белую или черную. Ограничения – как на детали без кромки.
10. Формирование склеек ЛДСП:
Склейки в 3d модели «Базис-мебельщик» формируются путем облицовки пласти детали-основы склейки нужным материалом. Сама деталь должна иметь наименование «СКЛЕЙКА». Припуск на торцовку заготовок для склейки составляет по 20 мм на каждую сторону и обеспечивается припуском 20мм при нанесении кромки на деталь-основу. Если сторона не кромится, используется кромка толщиной 0 мм с наименованием «Торцовка».
